特徴
- 切替時間は、停電検出時間を含めて4msec以下です。
- 切替部には半導体とリレー接点を併用しており、高速切替性と消費電力の低減を両立しています。
- 電源の両極を切り替えるため、非同期電源の切替が可能です。
- 切替設定は、自動又は手動の設定が可能です。
- 電圧低下の検出は、定格電圧の70％又は80％のいずれかの設定が可能です。
- 電源系の優先設定が可能です。復帰時は、優先系に自動的に戻ります。
- 制御部の故障時などに、負荷給電を停止することなく制御部を交換可能です。
切替え波形例
1系停電時に、2系に切替えた場合の波形。

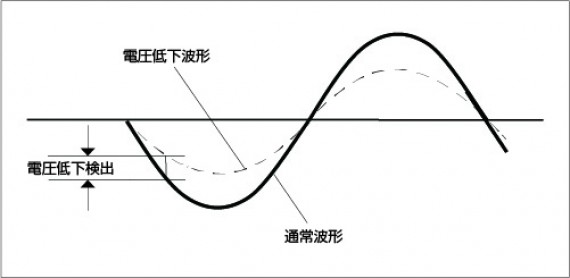

電圧低下検出
電圧低下は定格電圧の70%と80%の設定が可能です。
(出荷時は80%に設定されています。)
電圧低下の検出時間は､前記の瞬断と同様です。

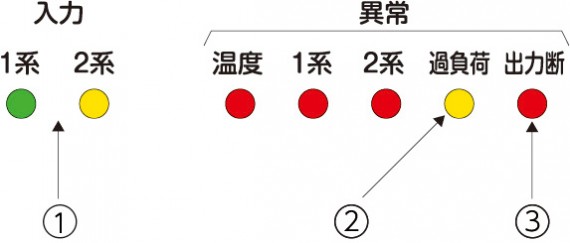

過電流対策
- 1系、2系入力部には、定格30Aの遮断機が実装されています。
- 出力電流の実効値で、20Aを超えた場合過負荷表示(黄色ランプ)が点灯します。
- 出力電流の実効値で30A以上が3秒間継続すると、出力を遮断します。
40A以上では、即座に遮断します。表示は出力断(赤ランプ)が点灯します。
前面パネル部
| 番号 | 名称 | 表示 | 出力 | 動作 |
|---|---|---|---|---|
| 1 | 自動、手動切替え | 自動時a接点 | ||
| 2 | 入力トリップ | a接点 | ブレーカートリップ時に接点閉 (1系、2系別) | |
| 3 | 同期表示灯 | 緑色 | 1系、2系の同期状態表示 暗い：位相差大 明るい：位相差小 | |
| 4 | 入力状態 1系 | 緑色 | a接点 | 1系給電時に点灯 |
| 5 | 入力状態 2系 | 黄色 | a接点 | 2系給電時に点灯 |
| 6 | 温度異常 | 赤色 | a接点出力全体で1出力 | 内部切り替え部温度が、 所定の温度を超えた場合 |
| 7 | 温度異常 | 赤色 | 1系の電圧異常時に点灯します | |
| 8 | 2系異常 | 赤色 | 2系の電圧異常時に点灯します | |
| 9 | 過負荷 | 赤色 | 100%以上の過負荷時に表示します | |
| 10 | 出力断 | 黄色 | 30A以上が3秒以上 継続時に給電を停止 | |
| 11 | 表示復帰 RES | 赤色 | 2回線 | 異常ランプの復帰用(注意1) |
電気的仕様
| 定格入力電圧 (周波数) | 単相 AC100V ± 10％、 AC200V ± 10％ (60Hz 又は、50Hz ± 3Hz) |
|---|---|
| 最大電流 | 20A 以下 |
| 入力部過電流保護 | 30Aのサーキットプロテクタ接続 |
| 内部電圧降下 | 1V以下(切替時に最大3Vの低下) |
| 電力損失 | 無負荷時：10W 20A時：15W以下(AC100V入力時) |
| 入出力端子 | M4 ネジ端子 |
| 定格 | 連続定格 |
その他の仕様
| 冷却方式 | 自然空冷 |
|---|---|
| 外形 | 幅482×奥行381×高さ44mm EIA規格 1Uサイズ準拠 |
| 重量 | 5Kg以下 |
| 動作時周囲温度 | 0℃～50℃ |
| 動作時周囲湿度 | 20～85%RH(結露なきこと) |
保守
制御部、切替部などの障害発生時などには、
負荷給電を停止することなく制御部、切替部を交換することが可能です。
