特徴
- さまざまなサイズの設計が可能です
- 屋外・屋内仕様対応
- ラックマウントタイプ、自立タイプ、各種対応
- 盤固定用の台座（架台）と合わせて一括製作可能
納入事例
【無停電電源装置（UPS）入出力用分電盤】
顧客要望
分電盤の出力は商用・UPSの切替をブレーカ操作で行うため、
UPSが故障した時に出力が停止し、負荷機器が停止してしまう。
対応内容
電磁開閉器を搭載し、UPSの出力電圧停止を検知し、自動で商用出力
へ切替を行う回路を実装したものを製作納入
【商用、EG入力切替機能付分電盤】
顧客要望
入力電源としては商用のみとなっているため、
停電時に発電機を接続する端子が欲しい。
対応内容
商用・発電機の入力端子を設け、切替器を用いて商用と発電機入力
を切替を行える回路を実装したものを製作納入
納入実績
- 電力会社様
- 通信会社様
- 鉄道会社様
製作実績

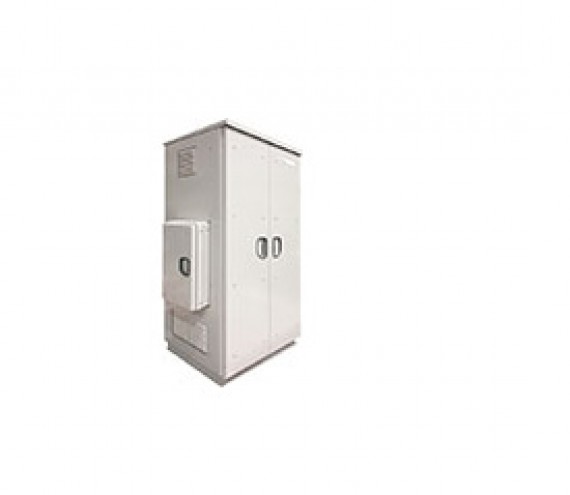

受電切替盤
寸法：W1410×D860×H2370[mm]
入力電源：1φ3W(200/100V)・ 3φ3W(200V)
非常電源：3φ3W(200V) 1φ3WはTrで変換
出力電源：1φ3W(200/100V)・ 3φ3W(200V)
目的：非常時に1系入力で全て動作させたい
通信用分電盤
寸法：W600×D700×H2000[mm]
入力電源：3φ3W (200V)
非常電源：3φ3W(200V)
出力電源：1φ3W(200/100V)
目的：現地のラックと同じ寸法の盤が欲しい
DC分電盤(4分岐)
寸法：W480×D246.5×H132[mm]
入力電源：DC48V
出力電源：DC48V
目的：直流用の分電盤が欲しい
DC分電盤(10分岐)
寸法：W482×D285×H88[mm]
入力電源：DC48V
出力電源：DC48V
目的：4回路から回路数を増やしてほしい
L1盤
寸法：W800×D250×H800[mm]
入力電源：1φ3W 200/100V
出力電源：1φ2W 100V
目的：換気用ファン・照明を自動で作動させる
作業用分電盤
寸法：W200×D120×H350[mm]
入力電源：1φ2W 100V
出力電源：1φ2W 100V
目的：現地作業用電源設置
