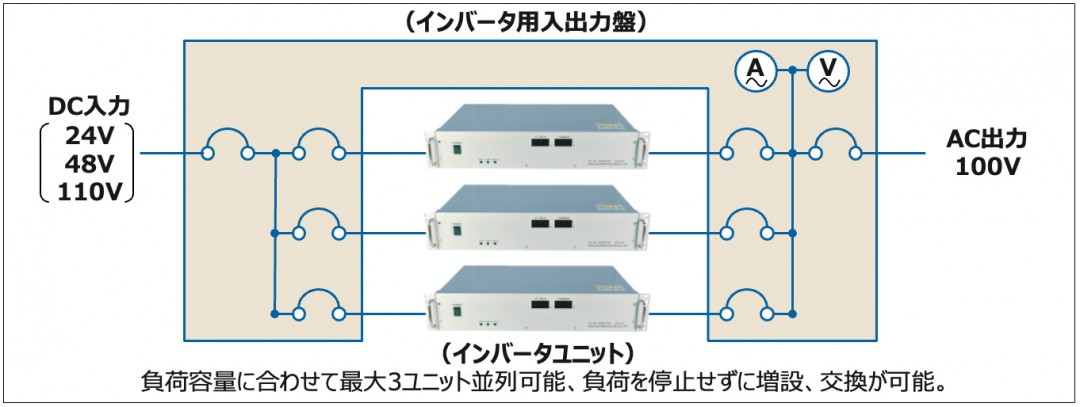

ブロック図

インバータのブロック図は以下の通りです。

特長

  • DC110VをAC100Vに変換します。
  • 容量に応じて、1KVA~4KVAのインバータを提供できます。
  • 変換効率は87%の高効率です。
  • 電源系統は二系統化できるため、片系停電時にも電源を停止させずに運用できます。
  • インバータ故障時に、電源を停止させずにインバータの取替が可能です。
  • 2次側に電圧計・電流系を設けている為、電圧・電流の確認ができます。
  • 過負荷、直流入力異常、交流出力異常のような異常時には、アラーム信号の出力が可能です。
  • 19インチラックにマウント可能で、コンパクトサイズです。
  • 周波数は50Hz、60Hzの切替が可能です。

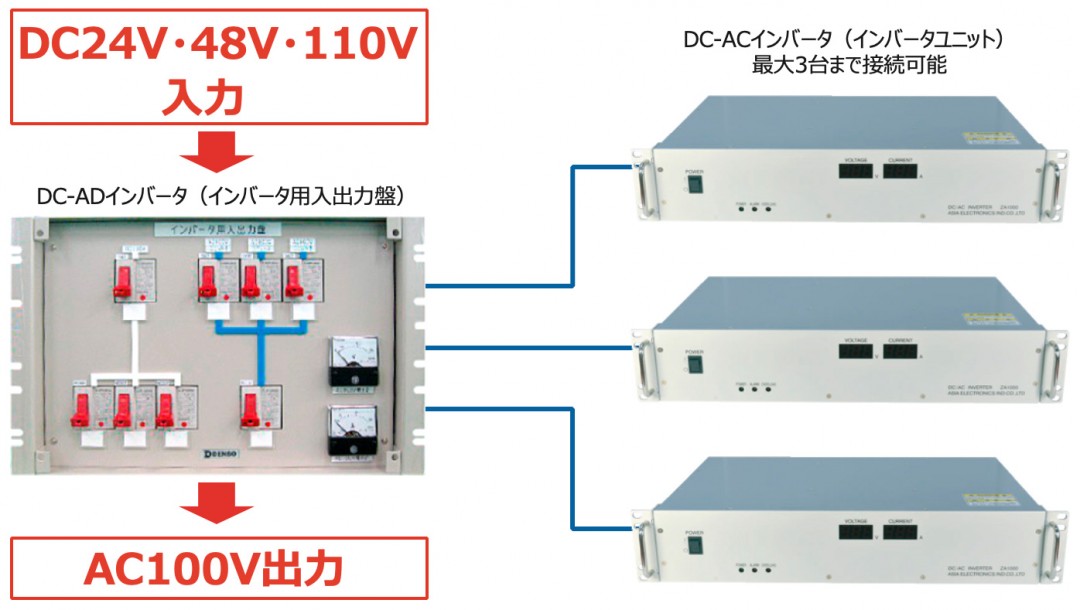

仕様一覧表

品名
DC-ACインバータ(インバータ用入出力盤)
構造
19インチラックマウントタイプ
系統受電数
最大2系統
定格容量
10A~60A
装置寸法
幅480×高さ349×奥行400mm
入力電圧
DC110V
出力電圧
1φAC100V
供給方式
DC110V:二系統入力、1φAC100V:単出力
配線引込口
両側面
入力端子台
M6
出力端子台
M6
アース端子台
M6
警報端子台
M4
同期端子台
M4
塗装色
5Y7/1
指示計器
電圧計・電流計:1φAC100Vの出力部に設置
アナログ式交流電圧計:1.5級
アナログ式交流電流計:1.5級
警報
MCCBトリップ時に無電圧a接点を一括し外部出力
誤操作防止カバー
全SW、MCCBに取付


品名
DC-ACインバータ(インバータ用ユニット)
構造
19インチラックマウントタイプ
定格容量
10A/20A
同期接続台数
最大3台
装置寸法
幅482×高さ88×奥行395mm
入力電圧
DC110V
出力電圧
1φAC100V
入力端子台
M6
出力端子台
M6
アース端子台
M6
警報端子台
M4
同期端子台
M4
指示計器
電圧計・電流計1φAC100Vの出力部を表示
交流電圧計:デジタル方式、3桁表示
交流電流計:デジタル方式、2桁+小数第1位表示
POWER
運転中に点灯
OVER LOAD
過負荷時に赤色に点灯
ALM
直流入力異常、交流出力異常、並列接続異常、
故障時に赤色に点灯し無電圧a接点を一括し外部出力
周波数切替
50Hz/60Hzを切替スイッチにより選択
誤操作防止カバー
前面に取付
